高效管理 深圳辦公室裝修and電氣施工工藝標準
發布時間: 2017-10-31 15:12:47 文章編輯：新美裝飾 點擊數: 148 次

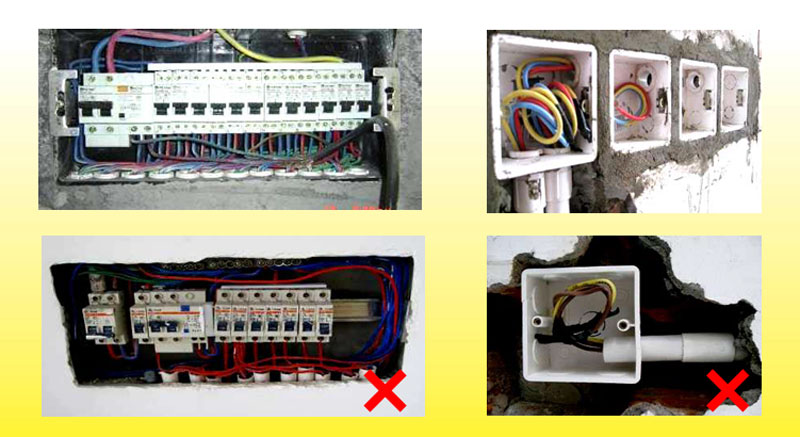

（一）電管與配電箱、電管與開關線盒必須使用鎖扣連接,二盒穿線的,要用線管連接,PVC線管接頭必須用PVC專用膠水固定,不得松動。

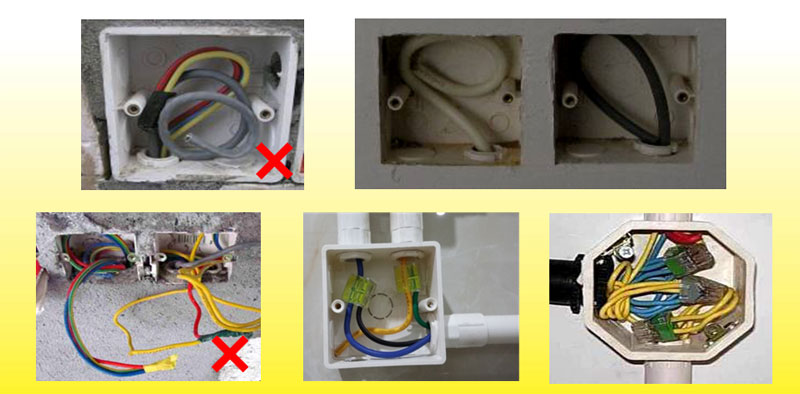

（二）導線并頭處用壓線帽或導線連接器,不得用絕緣膠帶，強弱電線應分管分盒布設，嚴禁同管鋪設。導線相線宜用紅色,零線宜用藍色,接地保護線應用黃綠雙色線,同一區域內配線顏色應統一或做色標。管內導線截面積不超過管內徑截面積的40%。如:6分管每根穿線≤3根(4mm2)或5根(2.5mm2)，4分管每根穿線≤3根(2.5mm2)或5根(1.5mm2) 。

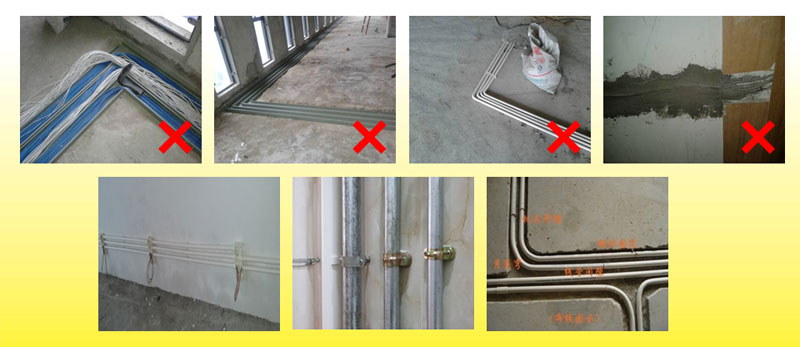

（三）墻面電線管開槽深度≥75px,開槽寬度為管徑的1.5倍,電線管并排在一起時,線管間應分隔開(結構墻無法排管時,可采用黃蠟管或護套線)明管打卡固定，開槽布管使用銅絲固定，線管彎度禁止90度轉彎，每10米布管不應超過5個轉角。線管穿線禁止接線頭，明管做過線盒過線。

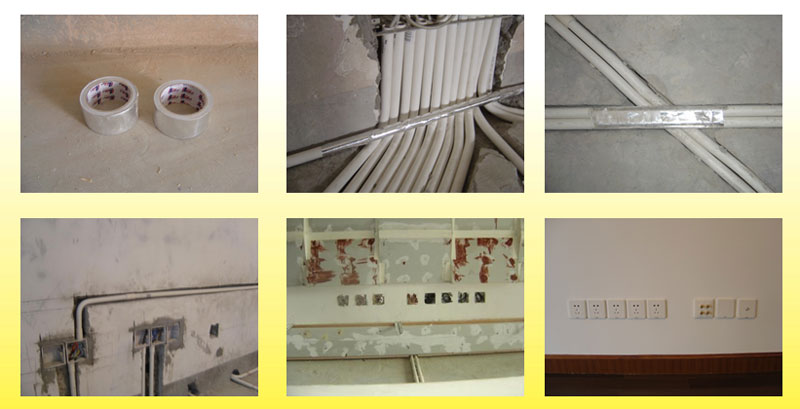

（四）弱電與強電間防干擾(包錫紙),強弱電間距分開20公分以上,強弱電線應分管分盒布設，嚴禁同管鋪設。

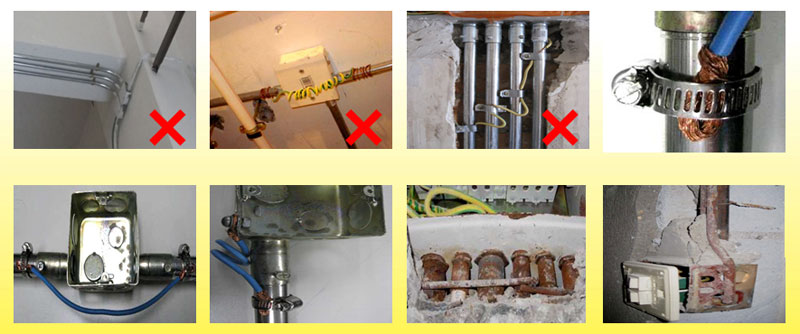

（五）電線管和水管固定間距約80-2500px且固定牢固,鍍鋅電線套管和鍍鋅線盒需按要求使用銅芯軟線跨線連接且連接牢固，截面積不小于4MM2。金屬線槽及金屬橋架全長不小于2處接地或接零干線連接，以保持良好的電器連通。

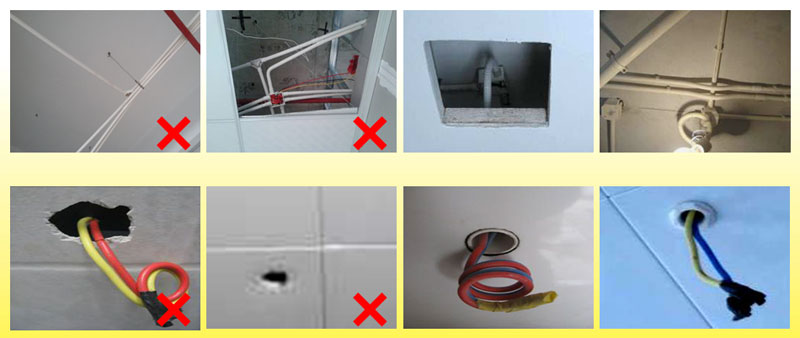

（六）吊頂內電線須穿管,金屬扣板導線出口處應加鎖扣或波紋管保護,線管應用吊鉤或管卡,固定在墻和頂面上。

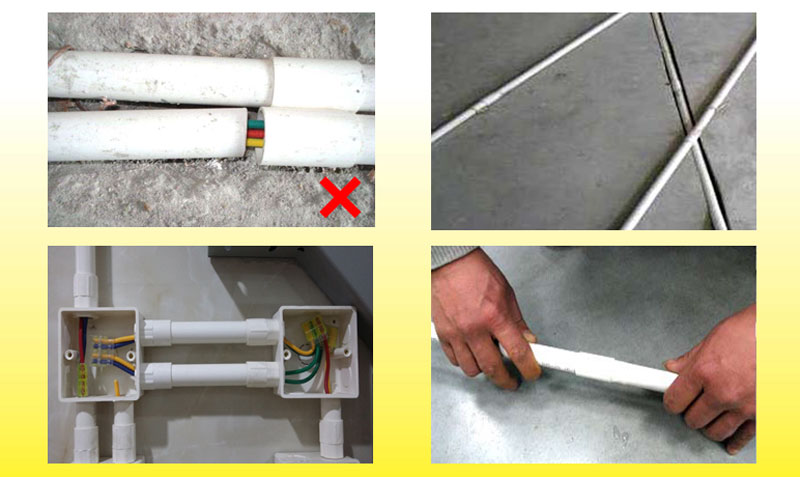

（七）電管與開關線盒必須使用鎖扣連接,二盒穿線的,要用線管連接,PVC線管接頭必須用PVC專用膠水固定,不得松動。

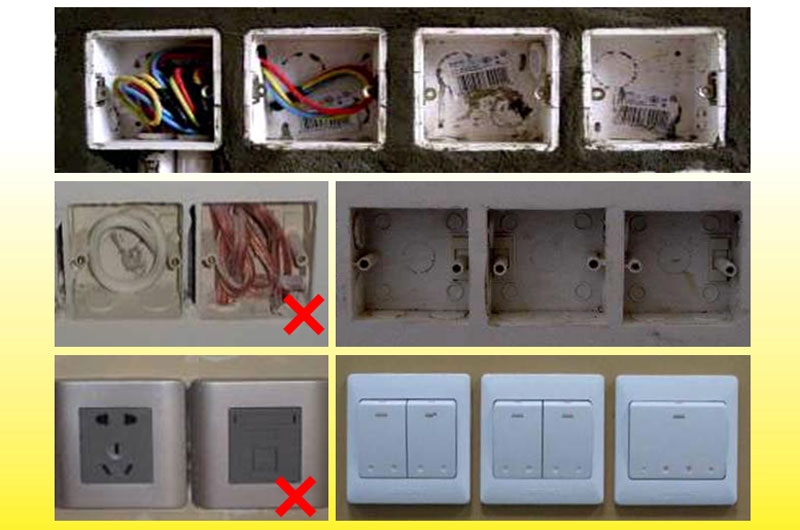

（八）同一空間插座面板平面高低差應≤5mm,相鄰插座底盒或面板高度一致,與墻面平,底盒間有10mm間距并填實,開關和插座開方孔要"套割"(含板材,瓷磚)
